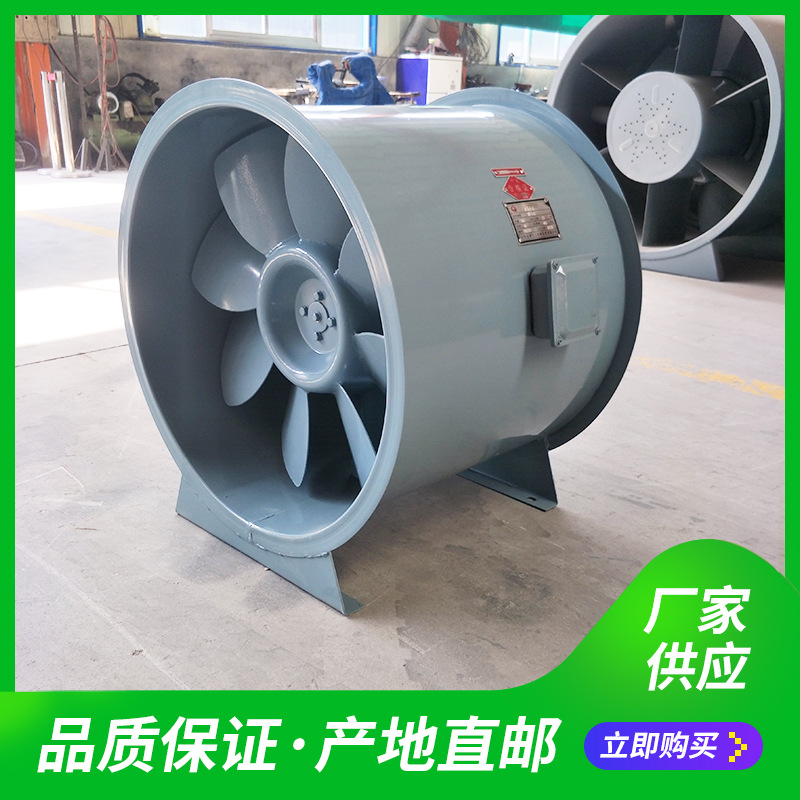

消防排煙風機技術要求

消防排煙風機技術要求?

一、?產品性能要求：?

    1、?電機采用優質電機。?

    2、?消防排煙風機在介質溫度不高于85℃的條件下應能長期正常運行。?

    3、? 消防排煙風機應保證：當輸送介質溫度在280℃時能連續工作30min，并 在介質溫度冷卻至環境溫度時仍能連續正常運轉。?

    4、? 在額定轉速下，在工作區域內，通風機的實測壓力曲線與說明書中給定的 曲線應滿足下列規定：?

     a）?軸流式消防排煙通風機在規定的流量下，所對應的壓力值偏差為±5%。?

     b）? 離心式?排煙通風機在規定的流量下，所對應的壓力值差為±5%。?

             消防排煙通風機在說明中給定的工況點下的比A聲級噪聲限值應符合JB/T8690的規定。?

二、?消防排煙通風機葉輪應進行靜、動平衡校正。平衡品質等級不低于G5.6級。葉輪平衡配重塊的材質應與葉輪材質相同，并使用焊接和鉚接的方式與葉輪連接。?

三、?消防排煙風機的葉輪應按JB/T?6445的要求進行超速試驗，超速轉速為最高工作轉速的110%，超速時間不少于2min。?

四、?消防排煙通風機運行的震動限值應符合JB/T8689的有關規定。?

五、?結構要求：?

       1、? 軸流式消防排煙風機應在風機內設置電動機隔熱保護與空氣冷卻系統（使 用H級絕緣等級電動機的通風機可不設置強制空氣冷卻系統）。電動機絕緣等級應不低于F級。?

       2、? 軸流式消防排煙風機電動機動力引出線，應由耐溫隔熱套管包容或采用耐 高溫電纜。?

       3、? 離心式消防排煙通風機在采用A式傳動時，應設置機殼與電動機間的隔 熱結構。?

六、?裝配要求：?

       1、? 軸流式消防排煙通風機殼與葉輪的徑向間隙值應均勻，徑向單側間隙值： 當機號≤No.10時，間隙值≥3.5mm；機號＞No.10，間隙≥4.5mm。?

       2、? 離心式消防排煙通風機進風口與葉輪輪蓋進口的徑向單側間隙應均勻，徑 向單側間隙值應在葉輪直徑的0.15%~0.4%范圍內，進風口與葉輪蓋的軸向重疊長度應為葉輪直徑的0.8%~1.2%。?

七、?消防排煙通風機內外表面涂漆的技術符合JB/T?6886的規定。通風機所選用的油漆在通風機輸送280℃的介質后，油漆基本不變色。? 八、?消防排煙通風機的旋轉部件及所有可能產生松動的部位均必須牢固可靠，并具有防松措施。?

九、?傳動組、帶輪、聯軸器等旋轉傳動件應裝防護罩。?

十、?消防排煙通風機必須是工程所在地消防部門認可的設備。?

十一、消防排煙通風機其他要求必須相關國家規范要求。?

十二、風機主要部件技術要求?

       1、葉片? 風機葉輪結構應采用高效率、高強度的結構型式。葉輪直徑630mm以上（含630mm）的軸流風機應采用高強度鋁合金葉片。?投標人應描述其投標設備的葉片結構形式。?

       2、電機? 軸流式風機應采用電機直接驅動方式，電機應直接暴露于氣流中，離心式柜式風機可采用皮帶傳動或直接傳動方式。風機配用電機應為風冷、鼠籠式、全封閉濕熱型的標準產品，采用全壓?jiǎn)?dòng)，絕緣等級為F級。排煙風機的電機應滿足整機在排除280℃煙氣0.5h過程中正常運行。軸承更換周期不小于30000小時。? 電機的選擇滿足招標設備啟動要求，全壓?jiǎn)?dòng)電流應不大于滿載電流的7倍。?

       3、減振? 招標設備在組裝過程中，靜平衡先于動平衡，其機殼振動速度不大于1.8mm/s，供應方應提供與風機配套的減振器和緊固螺栓。4、風機機殼? 機殼的制造精度應符合有關規范的規定，機殼內電機支座應有足夠的強度與剛度，能承受運轉產生的動負荷，其高度應保持電機軸心與機殼中心一致。軸流風機機殼應進行熱鍍鋅處理，熱鍍鋅層平均厚度應不低于70μm。?

       5、柜式離心風機采用電機外置皮帶傳動方式時其傳動部件應設置保護罩。?

十三、圖紙及技術文件? 投標時需提供的技術文件（所有技術參數表必須以Excel文件格式提供）或圖紙（書面和電子文件（閃存盤））應包括但不限于以下內容。?

       1、設計方案及產品特點。?

       2、設計及制造標準，驗收和性能試驗的標準。?

       3、風機的全性能曲線圖、技術數據表，根據設計要求提供并聯風機的性能曲線，八個倍頻段的噪聲（噪聲頻譜），進出口聲功率數據。?

       4、設備結構示意圖，設備接線圖，根據本需求書的技術要求提供低壓配電接口。?

       5、土建基礎指導圖；設備的安裝要求（土建基礎、預埋件圖、連接固定的指
