鋼材長度尺寸

鋼材長度尺寸是各種鋼材的最基本尺寸，是指鋼材的長、寬、高、直徑、半徑、內徑、外徑以及壁厚等長度。鋼材長度的法定計量單位是米、厘米、毫米。在現行習慣中，也有用英寸（〃）表示的，但它不是法定計量單位。

1. 鋼材的范圍尺寸

規定鋼材的范圍尺寸是節省材料的一種有效措施。范圍定尺就是長度或長乘寬不小于某種尺寸，或是長度、長乘寬從多少到多少的尺寸范圍內交貨。生產單位可以按此尺寸要求進行生產供貨。

2. 不定尺（通常長度）

凡產品尺寸（長度或?qū)挾龋?，在標準?guī)定范圍內，而又不要求固定尺寸的叫不定尺。不定尺長度又叫通常長度（通尺）。按不定尺交貨的金屬材料，只要在規定長度范圍內交貨即可。例如，不大于25mm 的普通圓鋼，其通常長度規定為4～10m, 則長度在此范圍內的圓鋼都可以交貨。

3. 定尺

按訂貨要求切成固定尺寸的稱為定尺。按定尺長度交貨時，所交金屬材料必須具有需方在訂貨合同中指定的長度。例如，合同上注明按定尺長度5m 交貨，則所交貨的材料必須都是5m 長的，短于5m 或長于5m 均為不合格。但實際上交貨不可能都是5m 長，因此規定了允許有正偏差，而不允許有負偏差。

4. 倍尺

按訂貨要求的固定尺寸切成整倍數的稱為倍尺。按倍尺長度交貨時，所交金屬材料的長度必須為需方在訂貨合同中指定的長度（叫單倍尺）的整數倍數（另加鋸口）。例如，需方在訂貨合同中要求單倍尺長度為2m ，那么，切成雙倍尺時長度即為4m ，切成3 倍尺時即為6m ，并分別加上一個或兩個鋸口量。鋸口量在標準中有規定。倍尺交貨時，只允許有正偏差，不允許出現負偏值。

5. 短尺

長度小于標準規定的不定尺長度下限，但不小于允許的最短長度的叫短尺。例如，水、煤氣輸送鋼管標準中規定，允許每批有10% 的（按根數計算） 2-4m長的短尺鋼管。4m即為不定尺長度的下限，允許的最短長度為2m。

6. 窄尺

寬度小于標準規定的不定尺寬度下限，但不小于允許的最窄寬度的叫窄尺。按窄尺交貨時，必須注意有關標準規定的窄尺比例和最窄尺。

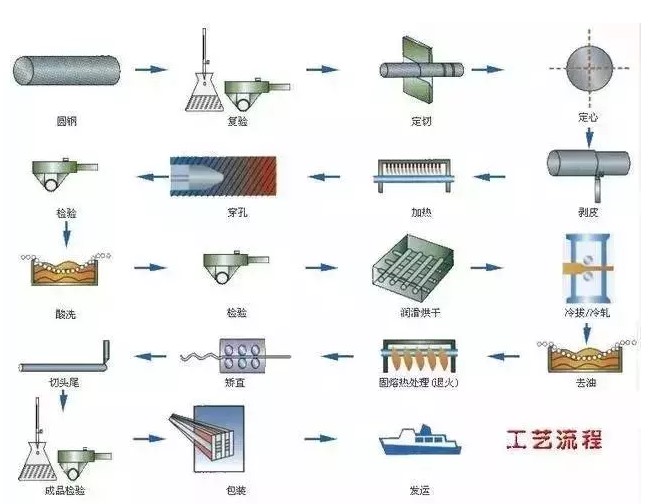

上圖為鋼材生產工藝流程

  鋼材長度尺寸舉例

1. 型鋼的長度尺寸

1）火車軌的標準長度有12.5m和25m 兩種。

2）圓鋼、線材、鋼絲尺寸以直徑d 的毫米（ mm ）數標定。

3）方鋼尺寸以邊長a 的毫米( mm )數標定。

4）六角鋼、八角鋼尺寸以對邊距離s 的毫米（ mm ）數標定。

5）扁鋼的尺寸以寬度b 和厚度d 的毫米（ mm ）數標定。

6）工字鋼、槽鋼的尺寸以腰高h、腿寬b 和腰厚d 的毫米（ mm ）數標定。

7）等邊角鋼的尺寸以相等邊寬b 和邊厚d 的毫米（ mm ）數標定。不等邊角鋼的尺寸以邊寬B、b 和邊厚d 的毫米（ mm ）數標定。

8）H 型鋼的尺寸以腹板高度h、翼板寬度b 和腹板厚度t1、翼板厚度t2的毫米數標定。

2. 鋼板、鋼帶的長度尺寸

1）一般以鋼板的厚度d 的毫米（ mm ）數標定。而鋼帶則以鋼帶的寬度b 和厚度d 的毫米（ mm ）數標定。

2）單張鋼板有規定的不同尺寸，如熱軋鋼板有：1mm 厚的鋼板，有寬度600×長度2000 mm ；650×2000 mm ；700×1420 mm；750×1500 mm ；900×1800 mm ；1000×2000 mm 等。

3. 鋼管的長度尺寸

1）一般以鋼管的外徑D 、內徑和壁厚S 的毫米數標定。

2）每種鋼管有規定的不同尺寸，如無縫鋼管外徑50mm的，壁厚有2.5-10mm 的15種；或者說相同壁厚5mm的，外徑有32-195mm的29種。又如焊接鋼管公稱口徑25mm的壁有3.25mm的普通鋼管和4mm的加厚鋼管。
